Calibrage des annotations de mesure

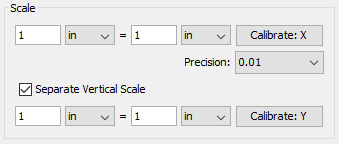

Les mesures peuvent être calibrées avant d'être placées sur la page. Cela peut être fait manuellement si l'échelle est connue ou automatiquement à l'aide de l'outil de calibrage. Si nécessaire, une échelle distincte peut être définie pour les axes X et Y. Cela vous permet d'effectuer des mesures précises basées sur l'échelle déterminée par le PDF.

Comment calibrer les mesures

Calibrage manuel

Régler manuellement l'échelle de mesure

Démarrer un outil d'annotation de mesure (Distance, Périmètre ou Surface)

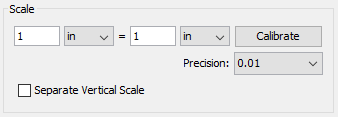

Dans la boîte de dialogue, entrez l'échelle et les unités en utilisant les champs fournis.
Une fois terminé, vous pouvez continuer à mesurer avec l'outil sélectionné normalement.

Outil d'étalonnage

Définissez l'échelle directement à partir d'une mesure existante sur la page.

Démarrez un outil d'annotation de mesure (Distance, Périmètre, ou Zone)
Cliquez sur le bouton Calibrer.
Une boîte de dialogue s'affichera avec des instructions sur la façon de calibrer les mesures "Sélectionnez deux points pour calibrer l'outil de mesure", cliquez sur OK
Trouver une longueur connue sur le document (par exemple une échelle, un dessin d'architecture ou un segment préalablement mesuré)
Cliquez sur le point de départ de l'échelle connue puis cliquez sur le point final de l'échelle connue pour terminer la ligne. (Note: Maintenez la touche Maj enfoncée pendant que vous dessinez pour créer des lignes horizontales, verticales ou à un angle de 45 degrés.)
Entrez la distance et les unités entre les deux points que représente la ligne.
Cliquez sur OK pour appliquer cette échelle à la boîte de dialogue de mesure.
Une fois terminé, vous pouvez continuer à mesurer avec l'outil sélectionné normalement.

Options de mesure

Les options supplémentaires suivantes peuvent être définies avant la création de la mesure.

Autre

Accrocher au contenu - chaque point de la mesure tentera automatiquement de s'accrocher à l'élément de contenu le plus proche lorsque vous cliquez dessus

Afficher les mesures - afficher/masquer l'étiquette de mesure sur la ligne de mesure

Toujours utilisé des angles fixes (touche Maj) - force toutes les mesures à effectuer uniquement des lignes horizontales, verticales ou à angle de 45 degrés
